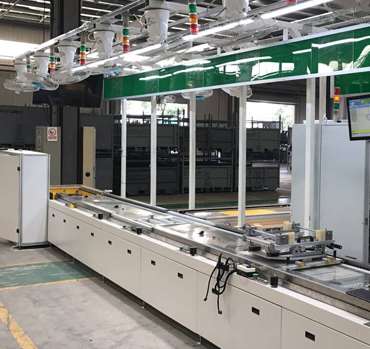

倍速链装配流水线包括机架、循环输送机构、张紧机构、挡块油缸、提升油缸、双层可旋转工装板，张紧机构设有倍速链传动机构，链条设有双速传动机构配备屏障气缸。
利用倍速链条装配线的积累和释放功能，实现不同工位的相对独立作业，末端设有张紧机构，张紧机构设有滑动轴承座，以保持一定的预紧力，倍速链长度变化可调补偿，设有挡块气缸。
利用挡块气缸实现工件与工装板的释放与卡合，在倍速链放置一个双层可旋转工装板，使工装板上下工装板可以相对旋转，上工装板可在360°内锁定到任何所需角度，以满足不同角度操作工件的需要。
双层可旋转工装板包括上下两个可旋转工装板，实现了工件的自动移动，双层可旋转工装板6有利于工件的加工，结构简单，效率高。
